彈性座封閘閥
上海代益閥門專業生產彈性座封閘閥，不銹鋼彈性座封閘閥，法蘭彈性座封閘閥，鑄鋼彈性閘閥閘閥，Z545X彈性座封閘閥。
Z545X彈性座封閘閥的詳細資料：
| 大口徑閘采用最優質的球墨鑄鐵或碳鋼鑄造而成，具有強度高、重量輕，幾何尺寸精確的特點，閘板具有互換的功能，加裝螺旋傘齒輪省力機構，一人可非常輕松自如地開關，也可根據用戶的要求加裝開閉指示柱，或電動、氣動系統、市政建設及礦山、冶金、電廠等行業。 |
一、主要零部件材料
|
NO. |
零件名稱 |
材質 |
|
1 |
閥體 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
2 |
閘板 |
球墨鑄鐵外覆三元乙丙或丁腈橡膠 |
|
3 |
內六角螺栓 |
碳化處理 |
|
4 |
密封圈 |
三元乙丙或丁腈橡膠 |
|
5 |
閥蓋 |
灰鑄鐵、球墨球鐵、鑄鋼 |
|
6 |
閥桿 |
不銹鋼 |
|
7 |
“O”形密封圈 |
丁腈橡膠 |
|
8 |
止推軸承 |
錫青銅 |
|
9 |
螺栓 |
碳鋼、合金鋼 |
|
10 |
壓蓋 |
球墨鑄鐵、鑄鋼 |
|
11 |
防塵罩 |
丁腈橡膠 |
|
12 |
手輪 |
可鍛鑄鐵 |
二、主要技術參數
公稱壓力：1.0～2.5MPa
公稱通徑：500～1200mm
工作溫度：0～120℃
適用介質：水、油、氣等
法蘭標準：GB/T17241.6GB9113
試驗標準：GB13927API598

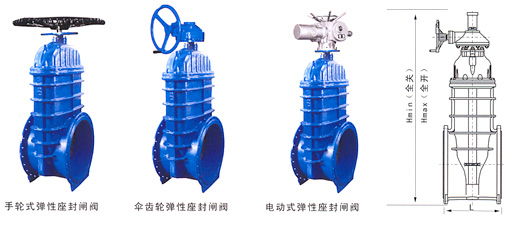

三、主要連接外型尺寸
|
DN |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
|
L |
457 |
508 |
660 |
720 |
780 |
840 |
960 |
|
Hmin（全關） |
1480 |
1665 |
2200 |
2800 |
2800 |
3000 |
3000 |
|
Hmax（全開） |
165 |
1900 |
2350 |
2950 |
2950 |
3150 |
3150 |
|
H（電動） |
電動裝置可由用戶指定 |
|
